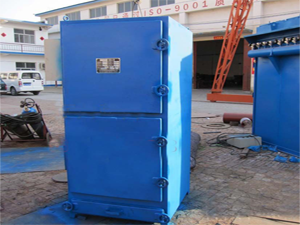

HD系列单机
除尘器有六种规格。分A、B、C三型 ，A型设灰斗，B型设抽屉，C型即不设灰斗也不带抽屉，下部法兰根据要求直接配接在库顶，料仓等扬尘设备上就地除尘，粉尘直接回收。此
单机除尘器具有使用方便可靠，体积小，结构紧凑，处理风量大等特点。是专为水泥库顶、库底、皮带输送及局部尘源除尘而设计的，也可以应用于其它行业的局部除尘。从除尘器上清除下来的粉尘可直接进入仓内，也可直接掉在皮带上。含尘气体由除尘器下部落入除尘器，经滤袋过滤后，清洁空气由引风机排出。除尘器运行一段时间后，滤袋上的粉尘渐渐加多致使滤袋阻力上升，需要进行清灰，清灰完毕后，除尘器又正常进行工作。
2、HD系列单机除尘器工作原理
含尘气体由进气口进入滤袋室，含尘气体透过滤袋过滤为净气进入气室，再经净气室排气口，由风机排走。粉尘积附在滤 袋的外表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200pa，袋除尘器能继续工作，需定期清除滤袋上的粉尘。清灰是由程序 定时顺序起动脉冲阀，使气包内压缩空气（0.5-0.7Mpa）由喷吹管孔眼喷出（称一次风）通过文氏管引导数倍于一次风的周围空气（称二次风）进入滤袋 使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。
1、HD系列
单机除尘器结构组成：
（1）箱体：包括袋室、滤袋、滤袋笼架、净气室、多孔板、检修门，箱体设计耐压为5000pa。
（2）出风系统：包括出风防雨罩。
（3）喷吹系统：包括气包、喷吹管、脉冲阀、控制仪。
2、HD系列
单机除尘器选型参数及选型原则：
（1） 除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的高数值，按略小于技术性能表中的数值为原则，其相对应的收尘器型号，即为所需要的收尘器型号。
（2）表中的耗气量为商家集中供气时的情况，如单独使用空压机时，表中的耗气量要放大到1.5倍。
（3）压缩空气耗气栏中，所提出的耗气量为该型号设备的耗气量。
HD系列单机除尘器技术性能：
|
HD8924
(ABC)
|
HD8923
(ABC)
|
HD8948
(ABC)
|
HD8956
(ABC)
|
HD8964
(ABC)
|
HD8964L
(ABC)
|
HD8980
(ABC)
|
|
处理风量(m3/h)
|
1000-1500
|
1500-2000
|
2000-3000
|
3000-3480
|
3480-4200
|
4200-5200
|
5200-6000
|
|
除尘器阻力(Pa)
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
|
过滤面积(m2)
|
10
|
14.48
|
20
|
25
|
29.0
|
35
|
40
|
|
过滤风速(m/min)
|
< 2.5
|
|
除尘效率(%)
|
> 99.9
|
|
风机功率(kw)
|
3
|
3
|
5.5
|
5.5
|
835
|
8.5
|
11.0
|
|
清灰电机功率(kw)
|
0.25
|
0.25
|
0.25
|
0.37
|
0.37
|
0.37
|
0.37
|
|
风机电机型号
|
Y9L00-2
|
Y100L-2
|
Y232S1-2
|
Y132S1-2
|
Y132S2-2
|
Y132S2-2
|
Y169M1-2
|
|
清灰电机型号
|
AQ27114
|
AQ27114
|
AQ27124
|
AQ2-7124
|
AQ2-7124
|
AQ27124
|
Y801-4
|
|
A型重量kg
|
680
|
756
|
893
|
987
|
1103
|
1986
|
1210
|
